克服鼓風機系統管路阻力損失的是風機產生的靜壓，一般計算管路阻力損失包括管路內表面摩擦損失、管路閥門損失以及彎頭擴大或縮小的局部損失，再加上管路末端氣流流入大氣中的動壓Pd。
鼓風機出口擴壓器
鼓風機的出口面積Ac(Ac = GB,B為蝸殼寬度)大于當量擴張面積Ak，一般從蝸殼當量擴張面積Ak處開始朝蝸舌側方向擴張，兩者的比值一般為
Ac/A1c=1.3～1.4 或 C=（1.3～1.4）L
隨著蝸殼Ac的增加，氣流從螺旋線終了截面流出機殼出口截面，速度有一定的減少。鼓風機的靜壓有所增加。但在許多場合下，出口速度仍然很大，有時可達30m/s，相應的動能很大。如果該鼓風機用于抽出式通風，則這部分動能作為無益功損失了。為了有效地利用這部分動能。則往往在蝸殼出口后邊增設出口擴壓器(又叫擴散器)，如圖2-13所示。氣流通過該擴壓器時，由于通道面積的不斷擴大，使一部分動能變?yōu)殪o壓能，從而提高鼓風機的裝置靜壓及效率，減少了擴壓器出口的動壓損失。
但要注意，所加裝的擴壓器也有損失，當設計擴壓器時，應使擴壓器的損失小于出口動壓的降壓，這樣才更經濟。

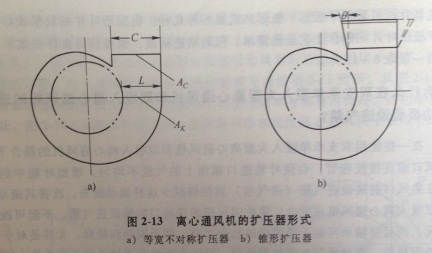

離心鼓風機常用的擴壓器形式有等寬不對稱擴壓器(見圖2-13a）和錐形擴壓器（見圖2-13b）兩種。
蝸殼出口氣流通常向著葉輪旋轉方向偏斜。因此，出口擴壓器應向著同一方向擴散開去，如圖2-13b中的實線位置，而不應向著葉輪旋轉的反方向擴開，如圖二中的虛線位置。擴壓器的寬度一般與蝸殼寬度相等。
出口擴壓器的擴散角，以θ=6～8°為佳，有時為了減小其長度，則可適當加大θ值，取θ=10°～12°。
